Классификация запорной арматуры

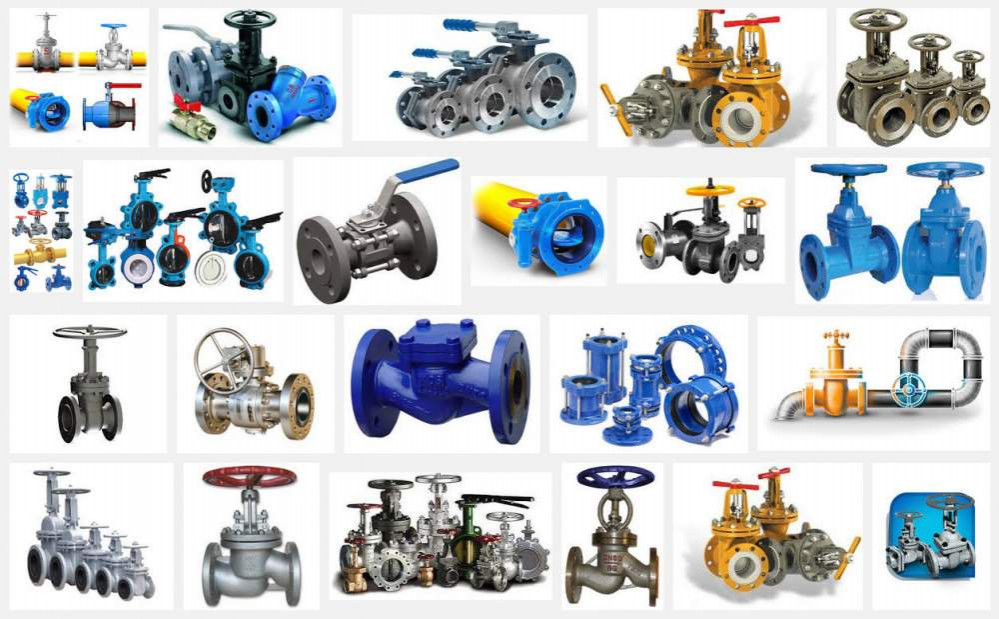

Классификация запорной арматуры включает несколько основных типов:
1. Запорная арматура, такая как вентили, клапаны, задвижки, краны и другие устройства, используется для периодического или разового отключения или включения части трубопровода или объекта.
2. Регулирующая арматура используется для частичного перекрытия проходных сечений и изменения потока жидкости с целью регулирования расхода, давления, уровня, температуры, состава среды и т. д.
3. Предохранительная арматура используется для ограничения рабочих параметров и предотвращения аварийных ситуаций, например, предохранительные и перепускные клапаны, которые выпускают избыток среды при чрезмерном повышении давления, и обратные клапаны, которые предотвращают движение среды в обратном направлении.
4. Контрольная арматура предназначена для определения наличия или уровня жидкости, например, пробно-спусковые краны или указатели уровня.
5. Разная арматура включает устройства, используемые для отвода одной из фаз среды, такие как конденсатоотводчики для конденсата, вантузы для воздуха, маслоотделители для масла и так далее.

Запорная арматура также может быть классифицирована по дополнительным параметрам:
- Способ применения, где арматура может быть промышленной, специальной, судовой или сантехнической, в зависимости от области применения в различных производственных средах.
- Конструктивные типы арматуры, которые включают задвижки, затворы, краны, клапаны и другие типы, подразделяемые в зависимости от их конструктивных особенностей.
- Способ присоединения, где арматура может быть присоединена к трубопроводу с помощью муфт, фланцев, штуцеров или сварки.
- Способ герметизации, где арматура может быть сальниковой, мембранной, шланговой, сильфонновой и другими, в зависимости от способа уплотнения по отношению к внешней среде.
- Способ управления, где арматура может быть управляема дистанционно, иметь автоматическое управление или ручное управление.

При выборе запорной арматуры основными параметрами являются условный диаметр прохода (Dy), рабочее давление (P), условное давление среды (Ру) и пробное давление. Условный диаметр прохода указывает на внутренний диаметр трубопровода, к которому будет присоединена арматура. Рабочее давление определяет давление, при котором арматура будет работать. Условное давление среды соответствует номинальному давлению среды при определенной температуре.

Классификация запорной арматуры имеет общепринятый стандартный вид обозначения XXaaYYbb. Где XX и YY обозначают цифровое обозначение, а aa и bb обозначают буквенное обозначение.

Первые две цифры обозначают тип арматуры. Ниже приведены примеры некоторых типов и соответствующие им числовые обозначения:

- 10: Кран (пробно-спусковой)
- 11: Кран (для трубопровода)
- 12: Запорное устройство указателя уровня
- 13,14,15: Клапаны (вентили) запорные разнообразных типов и конструкций
- 22,24: Клапан отсечной
- 16: Клапан обратный
- 17: Клапан предохранительный
- 19: Затвор обратный, клапан герметичный
- 20: Клапан перепускной
- 18,21: Регулятор давления
- 23: Клапан распределительный
- 30,31: Задвижка
- 32: Затвор поворотный
- 33: Задвижка шланговая
- 40: Элеватор
- 45: Конденсатоотводчик

После типа арматуры следуют буквы "aa", которые обозначают материал корпусных деталей. Ниже приведены некоторые примеры материалов и соответствующие коды:

- C: Углеродистая сталь
- ЛС: Легированная сталь
- НЖ: Нержавеющая сталь
- Ч: Серый чугун
- КЧ: Ковкий чугун
- ВЧ: Высокопрочный чугун
- Б: Латунь, бронза
- А: Алюминий
- МН: Монель-металл
- П: Пластмасса
- ВН: Винилпласт
- К: Фарфор
- ТН: Титановый сплав
- СК: Стекло

После буквенных обозначений следуют цифры "YY", которые обозначают номенклатурную общепромышленную серию.

В конце обозначения идут буквы "bb", которые описывают материал уплотнительных поверхностей затвора. Ниже приведены некоторые примеры материалов и соответствующие коды:

- БК: Без колец
- БР: Латунь, бронза
- МН: Монель-металл
- НЖ: Нержавеющая сталь
- НТ: Нитрированная сталь
- БТ: Баббит
- СТ: Стеллит
- СР: Сормайт
- К: Кожа
- Э: Эбонит
- Р: Резина
- П: Пластмасса
- ВП: Винилпласт

Пример расшифровки

Пример расшифровки обозначения: 15с68нж обозначает запорный клапан, изготовленный из углеродистой стали, принадлежащий к номенклатурной серии 68, с уплотнительными поверхностями из нержавеющей стали.

Международный стандарт классификации запорной арматуры устанавливает общие правила для разработ
